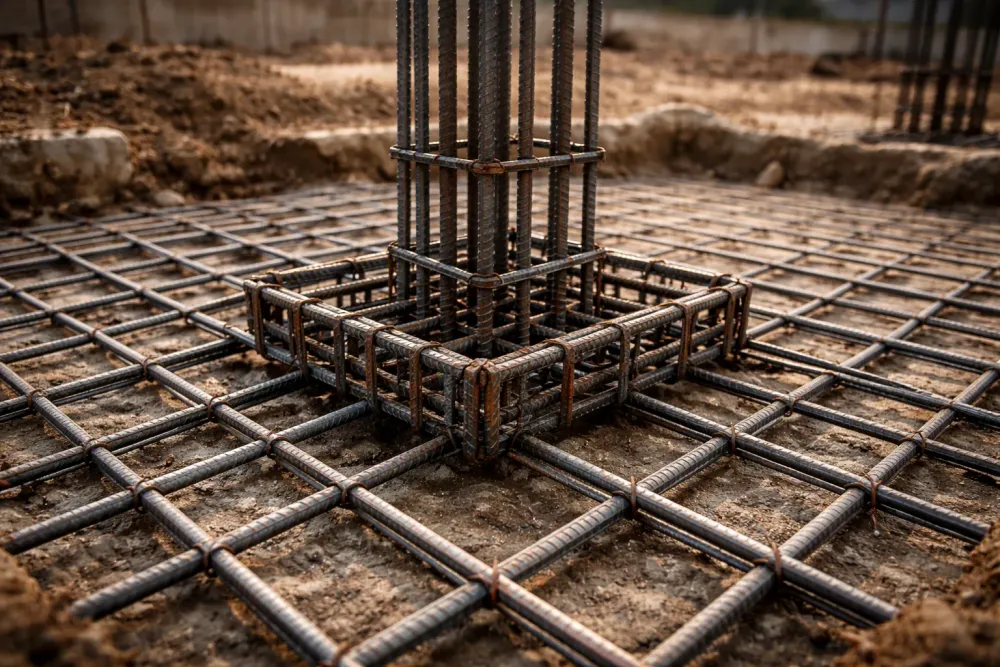

Cara Menghitung Kebutuhan Besi Pondasi Cakar Ayam (Footplat)

Pondasi Cakar Ayam atau secara teknis disebut Pondasi Telapak (Footplat) adalah tumpuan utama untuk struktur rumah bertingkat. Salah satu material termahal dalam pembuatannya adalah besi beton.

Menghitung kebutuhan besi cakar ayam harus teliti agar struktur kuat namun tetap efisien secara biaya. Artikel ini akan memandu Anda menghitungnya.

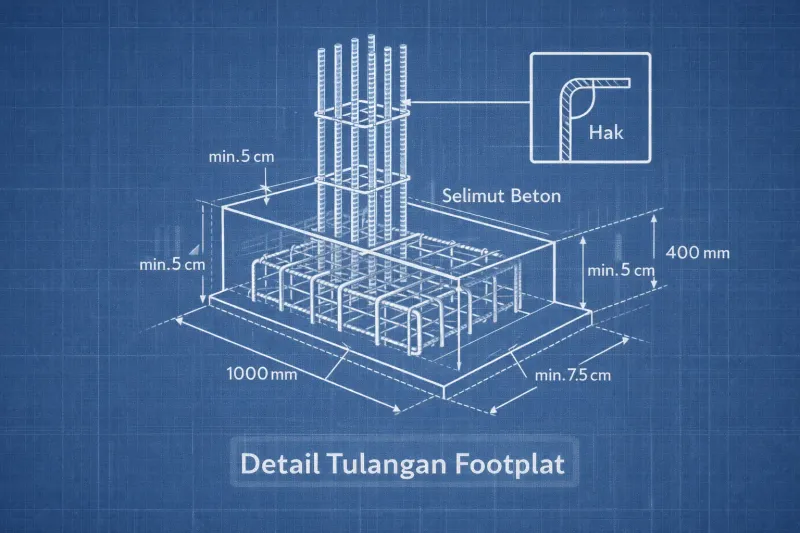

1. Pahami Komponen Besi pada Cakar Ayam

Dalam satu unit pondasi cakar ayam, terdapat 2 bagian utama penulangan:

1. Tulangan Alas (Keranjang): Besi yang dianyam di bagian bawah berbentuk kotak.
2. Stek Kolom (Tiang): Besi yang berdiri tegak ke atas, menyambung ke kolom struktur.

---

2. Studi Kasus: Menghitung Cakar Ayam 80x80 cm

Misalkan kita akan membuat pondasi untuk rumah 2 lantai dengan spesifikasi:

• Ukuran penampang: 80 cm x 80 cm
• Menggunakan besi diameter: D13 (Ulir 13mm) - Lihat Tabel Berat Besi
• Jarak antar besi: 15 cm
• Selimut beton (beton tahu): 5 cm (kiri-kanan)
• Bentuk tekukan ujung (hak): 5 cm

A. Menghitung Panjang 1 Potong Besi

Panjang besi harus dikurangi selimut beton dan ditambah tekukan (hak).

• Panjang bersih mendatar = 80 cm - (5 cm + 5 cm) = 70 cm
• Ditambah 2 tekukan (kiri kanan) = 70 cm + (2 x 5 cm) = 80 cm (0.8 meter)

Jadi, panjang potong per batang adalah 0.8 meter.

B. Menghitung Jumlah Batang

• Rumus = (Panjang Sisi / Jarak Besi) + 1
• Jumlah = (80 cm / 15 cm) + 1 = 5.33 + 1
• Dibulatkan = 6.33 batang $\rightarrow$ kita bulatkan jadi 7 batang per arah.

Karena anyaman cakar ayam bersilangan (arah X dan Y), maka total batang alas: 7 batang x 2 arah = 14 batang

C. Menghitung Total Panjang & Berat

• Total Panjang Besi Alas: 14 batang x 0.8 meter = 11.2 meter
• Dalam 1 lonjor besi standar (12 meter), satu unit cakar ayam ini menghabiskan hampir 1 lonjor.

D. Menghitung Berat (Opsional)

Berat besi D13 ulir adalah 1.04 kg/liter.

• Berat Total = 11.2 m x 1.04 kg/m = 11.65 kg per unit pondasi.

---

3. Jangan Lupa Besi Kolom (Stek)

Biasanya stek kolom dipasang setinggi 1 meter ke atas dari dasar pondasi untuk sambungan (overlap).

• Jika kolom menggunakan 6 batang besi D13.
• Panjang stek = tinggi cakar ayam + panjang penyaluran (stek ke atas).
• Misal total panjang stek per batang = 1.5 meter.
• Total besi stek = 6 x 1.5 meter = 9 meter.

---

4. Rekapitulasi per 1 Titik Pondasi

Untuk 1 buah Cakar Ayam ukuran 80x80:

1. Besi Alas: 11.2 meter
2. Besi Stek: 9 meter
3. Total: 20.2 meter -> 2 Lonjor Besi D13 (Standar 12m).

Tips Hemat: Gunakan sisa potongan besi stek untuk tulangan alas jika ukurannya memungkinkan, untuk mengurangi waste (besi terbuang).

Ingin Menghitung Volume Betonnya?

Anda bisa menggunakan Kalkulator Beton kami untuk menghitung volume cor beton yang dibutuhkan untuk pondasi, kolom, dan balok sekaligus.

Jangan lupa, struktur atas biasanya menggunakan dinding. Pelajari perbandingan Hebel vs Bata Merah untuk dinding rumah Anda.
